產品系列

混合系列

單錐雙螺旋混合機

發布時間:2018-06-06  點擊次數:10638 次

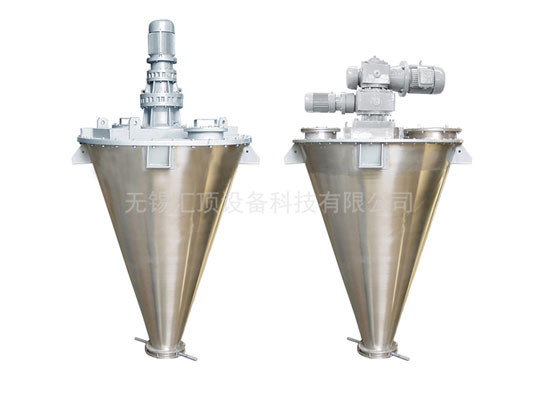

  • 單錐雙螺旋混合機
  • 單錐雙螺旋混合機

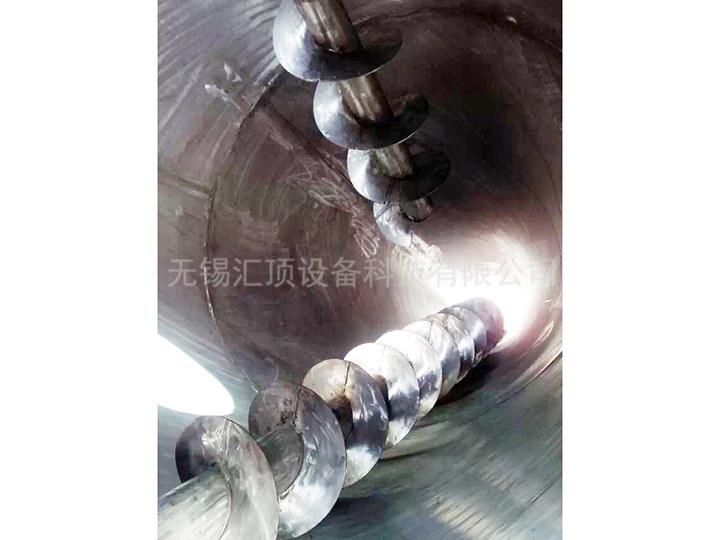

  • 內部結構
適用范圍
       單錐雙螺旋混合機用于化工、冶金、食品、制藥、化肥、涂料、顏料、染料、農藥、橡膠飼料、添加劑、耐火材料、精細化工、新材料、電子塑料、陶瓷、礦山、建材等各行業的固體與“固體”(即粉體與粉體),液體與液體、粉體與液體的組合。該混料機對混合物料適應性廣。對熱敏性物料不會產生過熱,對顆粒物料不會壓饋和磨碎,對比重懸殊和粒度不同的物料混合不會產生分層離析現象,對粗料、細料和超細粒,纖維或片狀的混合也有良好的適應性。

工作原理

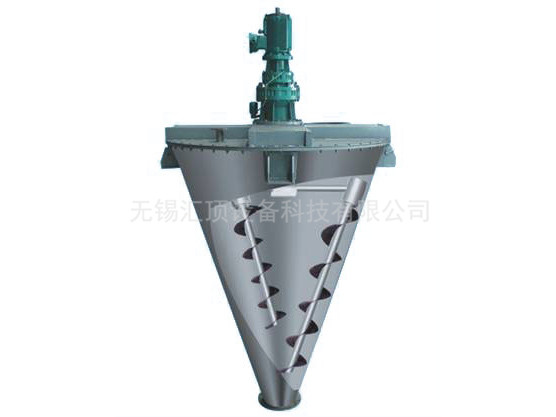

       混合機筒內的兩只非對稱螺旋的快速自轉將物料向上提升,形成兩股非對稱沿筒壁自下向上的螺柱形物料流,轉臂帶動的螺旋公轉運動,使螺旋外的物料不同程度進入螺柱包絡線內,一部分物料被錯位提升,另一部分物料被拋出螺柱,從而達到合圓周方位物料的不斷擴散,被提到上部的兩股物料再向中心凹穴匯合,形成一股向下的物料流,補兗了底部的空穴,從而形成對流循環。由于上述運動的復合,物料在短時間內獲得了均勻混合,混合精度較高。

結構特點
它由噴液霧化裝置、傳動部分、筒蓋、螺旋、筒體、出料閥等組成。
●  噴液霧化裝置:噴液霧化裝置由旋轉接頭和噴液部件組成,噴液部件用法蘭固定分配箱下端蓋上,旋轉接頭和噴液部件為活動連接,以便旋轉接頭固定在管道上。
●  傳動部分:由自轉電機和公轉電機的運動,通過蝸輪蝸桿、齒輪調整到合理的速度,然后傳遞給螺旋實現自、公轉兩種運動。
●  筒蓋部分:筒蓋支撐著整個傳動部分,傳動部分用螺旋固定筒蓋上,筒蓋上設有供料口、觀察口、清洗口、維修孔。
●  螺旋部分:筒體內兩只非對稱排列的螺旋作自、公轉行星運動時,在較大范圍翻動物料,使物料快速達到均勻混合。
●  筒體部分:筒體為錐形結構,作乘物料用,使出料迅速、干凈、無積料,無出料死角。
●  出料閥:出料閥安裝在筒體底部,用于控制物料及放料,該出料閥可分手動、氣動、電動三種結構形式,可根據用戶需要加裝液體出料閥(漿液閥)。

技術參數
型號
DSH/DSH2
200 300 500 1000 1500 2000 3000 6000 10000
總?cè)莘e
m3
0.2 0.3 0.5 1 1.5 2 3 6 10
生產量
(t/h)
0.2
-0.8
0.3
-1
0.5-
1.5
2
-2.5
2
-4
2.5
-5
4
-7.5
7
-15
12
-20
自轉轉速(r/min) 143 143 143 57 57 57 57 53 53
公轉轉速(r/min) 2 2 2 2 2 2 2 1.6 1.3
電機功率
(kw)
3 3 3.5 5.2 5.2 7 8.7 18 29.5
混合時間
(min)
6~10 6~10 6~15 8~18 8~20 10~25 10~25 10~27 10~30
外型尺寸
(長×寬×高)
890
×1620
940
×1670
1142
×2000
1610
×2520
1636
×2800
1970
×3130
2210
×3470
3050
×5920
3050
×5920
